張力控制器在凹版印刷機上的應用

臺靈機電官網 人氣:2279 發表時間:2020-07-09
張力控制器是指在設備上輸送物料帶時永久控制其張力的能力。此控制必須對機器的任何運行速度都有效,包括機器的加速,減速和勻速。即使在緊急停止的情況下,它也有能力確保物料帶不會造成任何損壞。


凹版印刷機的張力控制基本上分為手動張力控制,開環型半自動張力控制和閉環型自動張力控制。手動張力控制是指在收卷或放卷過程中,當卷筒直徑改變到某個階段時,操作員會調整手動電源裝置以達到控制張力的目的。

張力檢測器
但是,現代凹版印刷機的手動張力控制系統已基本取消,僅作為操作模式存在于閉環型自動張力控制系統中。開環型半自動張力控制,也稱為輥徑檢測型張力控制,張力控制器它使用安裝在卷軸上的接近開關來檢測卷軸的速度,并通過設定的卷軸直徑和材料厚度的初始值進行累計計算以獲得退繞卷筒或放卷滾筒的當前直徑(對應于收卷直徑的變化),輸出控制信號以控制收卷扭矩或放卷制動扭矩,從而調節物料皮帶的張力。


由于卷軸旋轉一次,因此卷軸直徑的變化將是條帶厚度的兩倍。張力控制器這種張力控制不受外部因素的影響,可以實現穩定的張力控制。但是,由于諸如扭矩變化,線性變化和變速器的機械損耗等因素,這種張力控制的精度很差。閉環型自動張力控制是通過張力傳感器直接測量物料帶的實際張力值,然后將張力數據轉換為張力信號并將其反饋給張力控制器。

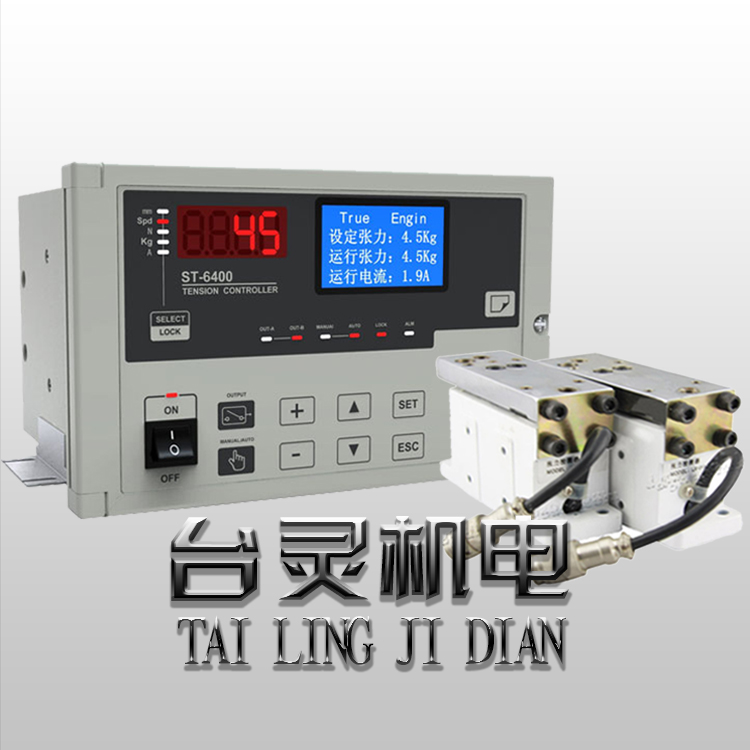

張力控制器
通過該信號和控制器的預置張力值對,計算控制信號,自動控制執行單元,使實際的張力值等于預置張力值,達到穩定張力的目的。當前,張力控制器它是一種更高級的張力控制方法。
