扭矩傳感器是機械功率的精密測量儀器

臺靈機電官網 人氣：2093 發表時間：2021-06-07 【小中大】
壓力傳感器的選用上主要依據：以被測介質的性質指標為準，以節約資金、便于安裝和維護為參考。如果被測介質為高黏度、易結晶、強腐蝕的，必須選用隔離型變送器。在選型時要考慮被測流體介質對膜盒金屬的腐蝕，一定要選好膜盒材質，否則使用后很短時間就會將外膜片腐蝕壞，法蘭也會被腐蝕壞造成設備或人身事故，所以膜盒材質的選擇非常關鍵。壓力傳感器的膜盒材質有普通不銹鋼、304不銹鋼、316/316L不銹鋼、鉭材質等。


扭矩傳感器是一種測量各種扭矩、轉速及機械功率的精密測量儀器，測功機中應用的是動態扭矩傳感器，主要有以下形式：電感式扭矩傳感器：主要是采用了一種非接觸的測量方式，壽命較長，可靠性高，不易受到磨損。其次是電位計式扭矩傳感器：可以分為齒輪式，扭桿式，旋臂式。扭矩傳感器的選擇可以參考下ZLG致遠的MPT電機測試系統有相關的搭案。
壓力傳感器

扭矩傳感器是屬于力學傳感器范疇，一般都是電阻應變片式的，傳感器都有一個指標成為靈敏度，單位是mv/V，還有一個指標是滿量程，單位是Nm，例如一個扭矩傳感器的靈敏度是2mv/V，滿量程是100Nm。如果儀表的供橋橋壓是10V，那么在傳感器受到100Nm扭矩時，輸出的電壓是10V*2mV/V=20mV，相應的額10mV就是50Nm扭矩傳感器的特點：


a.既可以測量靜止扭矩，也可以測量旋轉轉矩;
b.既可以測量靜態扭矩，也可以測量動態扭矩;
c.檢測精度高，穩定性好;抗干擾性強;
d.體積小，重量輕，多種安裝結構，易于安裝使用;
e.不需反復調零即可連續測量正反轉扭矩;
f.沒有導電環等磨損件，可以高轉速長時間運行;
g.測量彈性體強度大可承受100%的過載;
h.傳感器輸出高電平頻率信號可直接送計算機處理；

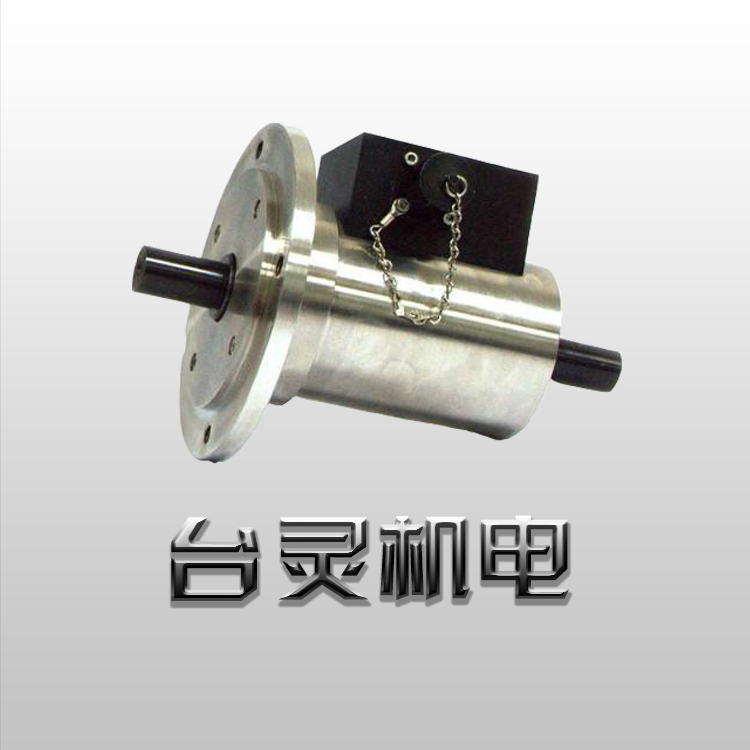

扭矩傳感器
扭矩傳感器是對各種旋轉或非旋轉機械部件上對扭轉力矩感知的檢測。扭矩傳感器將扭力的物理變化轉換成精確的電信號。利用扭軸把轉矩轉換成扭應力或扭轉角，再轉換成與轉矩成一定關系的電信號的傳感器。扭軸的形式有實心軸、空心軸、矩形軸等。按照作用原理不同，扭應力式轉矩傳感器可分為電阻應變式和壓磁式兩種;扭轉角式轉矩傳感器可分為振弦式、光電式和相位差式三種。
