24v磁粉制動器原理及應用

臺靈機電官網 人氣：2597 發表時間：2019-09-20 【小中大】
其實要使卷式分切機的恒張力自動控制系統正常運轉，離不開24v磁粉制動器。它是采用磁粉作介質，在通電情況下形成磁粉鏈來傳遞扭矩的新型傳動元件。因此，只需調節激磁電流的大小，便可準確控制并傳達所需扭矩，從而方便有效地控制卷紙張力。


TL-POD單軸磁粉制動器


24v磁粉制動器工作原理：

a.磁粉制動器是采用磁粉作介質，在通電情況下形成磁粉鏈來傳遞扭矩的新型傳動元件，主要由內轉子、外轉子、激磁線圈及磁粉組成；
b.當線圈不通電時，主動轉子旋轉，由于離心力的作用，磁粉被甩在主動轉子的內壁上，磁粉與從動轉子之間沒有接觸，主動轉子空轉；
c.接通直流電源后產生電磁場，工作介質磁粉在磁力線作用下形成磁粉鏈，把內轉子、外轉子聯接起來，從而達到傳遞，制動扭矩的目的；

磁粉制動器制動器均使用額定電壓為DC24V，常規轉矩是1Nm~400Nm之間，它是利用磁粉的特性來傳遞轉矩，前提就是要接通電流。經過多項權威的技術測試、實驗證明，激磁電流與傳遞轉矩之間的關系基本成線性關系的。因此，調節磁粉制動器制動器的轉矩就顯得十分簡單方便，只要改變激磁電流的大小，那么便可可輕易的調節磁粉制動器制動器的轉矩的大小。

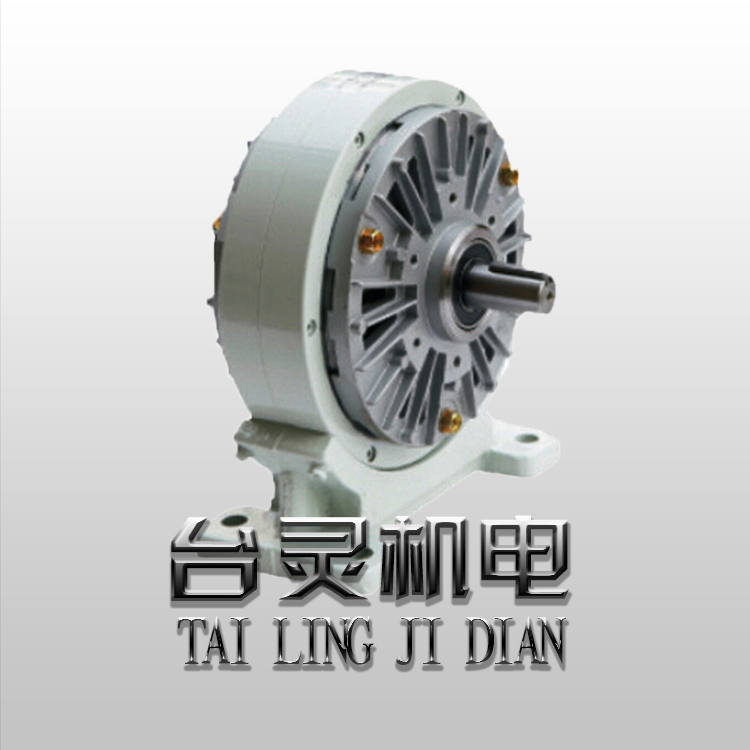

TL-POD-D機座式磁粉制動器


24v磁粉制動器廣泛應用于：印刷機械、包裝機械、瓦楞機械、線纜設備、紡織機械、橡膠機械、輪胎機械、流水線、制紙機械、建設機械、食品機械、合板機械。
