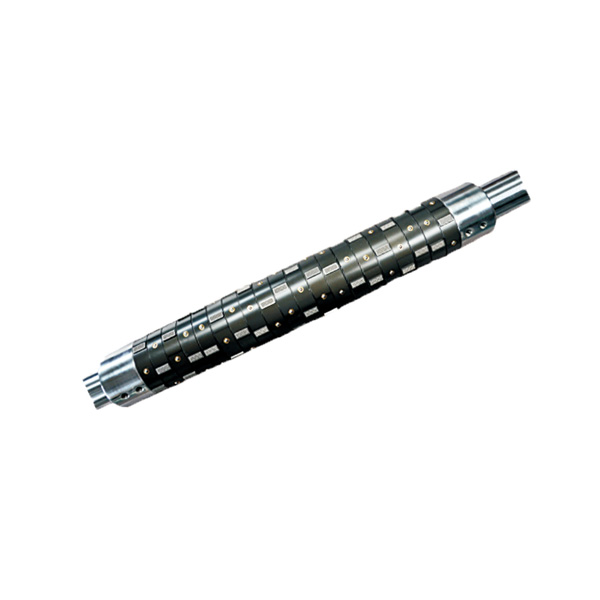

名稱滑差軸(滑差式氣漲軸)

滑差軸(滑差式氣漲軸)主要有芯軸、氣囊、滑差套等零件組成,氣漲軸特殊分段,獨立打滑及扭力設定結構,主要用在分條產品質量要求比較高、速度比較快的分條設備中。
服務熱線 :1800-2922-993
在線咨詢
掃一掃,與微信對接咨詢
廠家實力有效保修質量保障

滑差軸(滑差式氣漲軸)

  • 產品詳情
  • 規格參數
  • 相關問題
在線咨詢

滑差軸(滑差式氣漲軸)主要有芯軸、氣囊、滑差套等零件組成,氣漲軸特殊分段,獨立打滑及扭力設定結構,主要用在分條產品質量要求比較高、速度比較快的分條設備中。 滑差軸(滑差式氣漲軸)特點是收卷寬度非常小但收卷精度要求很高,主要廣泛應用于涂布機、分條機等設備上面。在定制此類滑差氣脹軸的時候需提供外形尺寸、氣嘴位置、公差等級等具體要求,一般情況下都是根據客戶提供的圖紙進行生產。





空氣進入氣囊內部造成空氣膨脹,推動每一扭力組向外擴張且根據充氣壓力之大小來設定和每一扭力組之滑轉扭力值,便于控制分條機上每一卷材料卷取時張力調節。滑差式氣漲軸能解決分條每一卷材料因厚薄及張力不均所造成的脫卷現象,進而有效提高產品質量及工效。


滑差軸總體上分為三大類產品,有中心氣壓滑差軸、側壓滑差軸、機械滑差軸。早期機械滑差軸使用的比較多,但是隨著用戶要求的提供,機械滑差軸已經無法滿足到客戶的需求,所以目前市場上越來越少看到機械滑差軸,取而代之的是中心氣壓滑差軸跟側壓滑差軸,尤其以中心氣壓滑差軸的使用更為廣泛。目前市場上中心氣壓滑差軸主要有鍵式滑差軸,滾珠滑差軸等,它們的結構原理都是一樣,在軸心上挖三條槽,然后安裝氣囊羊毛氈,這樣安裝滑差環就組裝好一根滑差軸了。另外還有就是東伸滑差軸跟西村滑差軸,也是屬于中心氣壓滑差軸。

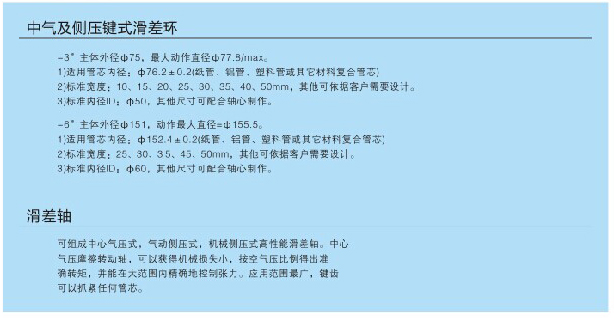

1.可組成中心氣壓式、氣動側壓式、機械側壓式高性能滑差軸,分切卷料窄、承重量大、適應性強

2.帶易裝卸環的滑差軸。
3.大軸徑=高強度+低偏差 軸鋼性能卓越。
4.3寸主體外徑75.5mm,軸心60mm,動作直徑77.8mm,適用于紙管內徑76.2mm,標準寬度25mm可依客戶要求設計定做。
5.主要應用于膠黏帶、保護膜、光學膜等分切寬度要求比較窄的產品上。

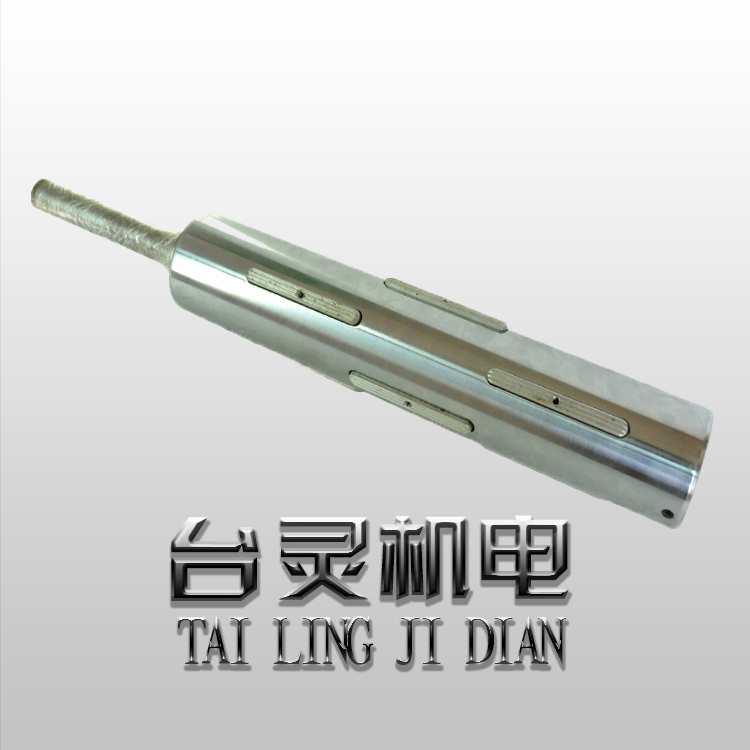

鍵式氣脹軸


1.鍵式滑差軸以機械凸鍵來夾住管芯,本身是以氣壓方式給氣,隨著內部張力高低,進而推動每一扭力機組向外擴張,再依據充氣壓力大小,來設定每一扭力組之滑轉扭力值,便于調節分條線上,每卷物料卷起時之張力,使每一個滑差環均能解決因物料厚薄及拉力不均所產生脫卷,松緊不一,端面不整齊的現象,使之能平均卷取。

2.可依客戶需求,專業評估及設計制造,生產特殊規格品及特殊張力,特殊表面處理。
3.各種特殊環境(無塵、腐蝕性、高溫環境下)皆可適用。
4.該滑差軸主體外徑為75.5mm,軸心50mm,動作直徑77.8mm,適用于紙管內徑76.2mm,標準寬度為15mm,20mm,30mm,37mm,50mm。
5.該滑差軸屬于中低張力,應用范圍廣,各種寬度都有,基本上可以滿足到所有客戶的需求。


1.中心氣壓滑差軸,氣動鎖緊,氣動滑差。高精度,高性能,轉矩準確,在大范圍內精確地控制張力

2.適用于全自動裝卸卷料的滑差軸,保證正反轉時卷芯不移位,不松動。
3.3寸主體外徑75.5mm,動作直徑77.8mm,適用于紙管內徑76.2mm,軸心50mm,標準寬度50mm.4.該滑差軸屬于大張力滑差軸,主要應用于片材等厚度比較大的產品。


1.中心氣壓滑差軸,氣動鎖緊,氣動滑差。高精度,高性能,轉矩準確,在大范圍內精確地控制張力。

2.適用于全自動裝卸卷料的滑差軸,保證正反轉時卷芯不移位,不松動。
3.適合短軸使用,卷取金屬箔,銅箔,鋁箔時,更顯現出其卓越性能。西村的特殊形式:還可實現極低的摩擦張力,應用于最?。?0U)pet薄膜,電子膜的分切。
4.該滑差軸主體外徑為75.5mm,軸心45mm,動作直徑為77.8mm,適用于標準紙管內徑76.2mm,滑差環寬度有30mm,40mm,45mm。
5.西村滑差軸主要應用于鋰電行業的隔膜、極片等對張力要求非常低的分切收卷。

6.西村滑差軸又分為單氣路滑差軸跟雙氣路滑差軸兩種,雙氣路滑差軸一路控制撐緊紙管,另外一路控制調節張力大小。



氣脹軸的用途很廣,凡有收卷、放卷、分切的的機器,都可適用氣脹軸,甚至包括輕金屬行業。如:氣脹軸主要適用于印刷設備有:曬板機、柔印機、凹板機、商標印刷機等等;其它機械有:涂布機、皮革機、定型 機、壓花機、分條機、模切機、復卷機、紙筒機、制袋機、貼合機、覆膜機、吹膜機、發泡機、淋膜機壓紋機、造紙機無紡布機、驗布機、燙金機、電池設備等等相關機械配套之使用。



1、可按尺寸要求訂做; 6、標注軸頭上重要尺寸公差;
2、充氣放氣時間快至2秒內完成; 7、伸縮靈活、脹縮靈活;
3、1對1免費技術指導選型服務; 8、優質橡膠內膽與快速充排氣氣嘴;
4、需指明氣脹軸類型; 9、密封效果好、使用壽命長;
5、指明外形尺寸、氣嘴位置; 10、出具正式圖紙、雙方確認后方生產;

定制:滑差軸(滑差式氣漲軸)
